一種廢鋼金屬破碎機，尤其是涉及到一種廢鋼金屬破碎機的上篩板調節機構，主要應用于對廢鋼鐵、報廢汽車、家用電器等再生大型物料的破碎。屬于廢鋼加工機械的技術領域。

　　背景技術

　　目前國內現有的大型廢鋼金屬破碎機，其都有下篩板，物料破碎后達到一定細小粒度的廢鋼，通過下篩板孔出料到排料口 ;還有一種破碎機，既有下篩板，在上箱體上部還設有上篩板，上、下篩板均能出料，但該二種型式的篩板都不能進行出料調節。而現在用戶需要對物料處理量和出料的粒度進行調節，加工出自己需要的破碎物料。

　　發明內容

　　為克服現有技術之不足，提出一種廢鋼金屬破碎機的上篩板調節機構，能對上篩板打開與閉合進行調節，通過控制破碎出料量，進而控制破碎腔內壓力大小，獲得所需要密度大小的破碎廢鋼。本發明具有結構簡單、調節方便的特點。

　　廢鋼金屬破碎機的上篩板調節機構，包括有上篩板、蓋板體和調節油缸。蓋板體又由上蓋板和側板組成，側板與上蓋板垂直固定。蓋板體下部一側安裝有轉動銷軸，側板上端有一鉸接支座與調節油缸相鉸接。密閉時，上蓋板與上篩板相貼合。需要從上篩板出料時，調節油缸動作，帶動蓋板體圍繞轉動銷軸旋轉，從而使蓋板由閉合旋轉打開，根據需要打開到一定角度。

　　廢鋼金屬破碎機的上篩板調節機構其優點是，通過該機構調節作用，能根據用戶需要，有效地控制廢鋼出料密度，調節加工出物料的品質。

　　附圖說明

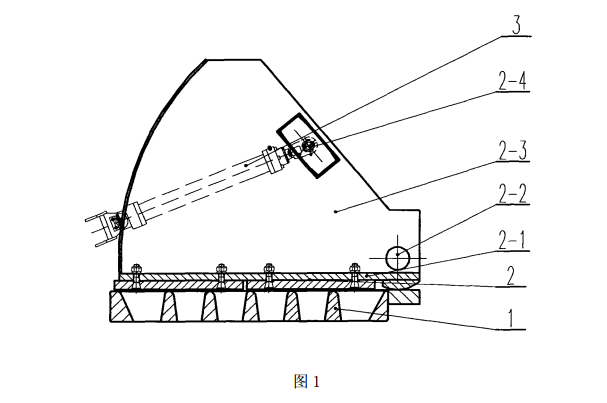

　　上圖1是實施本發明中蓋板與上篩板處于閉合狀態下的結構示意圖。

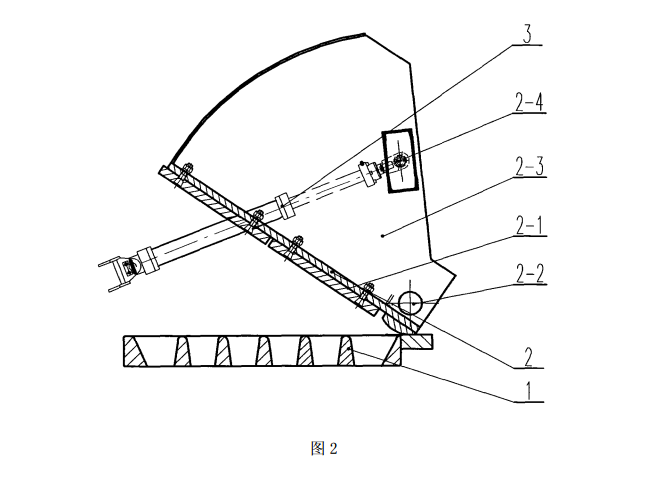

　　下圖2是實施本發明中蓋板與上篩板之間打開一定角度時的示意圖。

　　圖中：1、上篩板 ;2、蓋板體 ;3、調節油缸。
